Cessez de considérer le thermoformage comme un loisir de bricoleur. Si vous concevez grandes pièces en plastique destinées à un usage médical boîtier de diagnostic, un capot de véhicule agricole, ou un panneau intérieur d'avion, vous avez affaire à la thermodynamique et à la mécanique des fluides telles qu'elles s'appliquent dans le monde réel. Dans ce guide, vous découvrirez les lois physiques précises, les contraintes liées à l'outillage et les réalités de l'usinage nécessaires pour mettre en œuvre le thermoformage de matériaux épais. En tant que spécialiste de premier plan de la fabrication sur mesure de pièces en plastique et fabricant spécialisé dans le thermoformage, Topthermoformage gère l'interaction complexe entre la chaleur, la pression sous vide et la géométrie des outils pour produire des composants de qualité industrielle. Voyons en détail les principes physiques qui permettent de transformer des tôles plates en pièces structurelles de haute précision.

Pourquoi la pression atmosphérique influe-t-elle sur le processus industriel de thermoformage sous vide ?

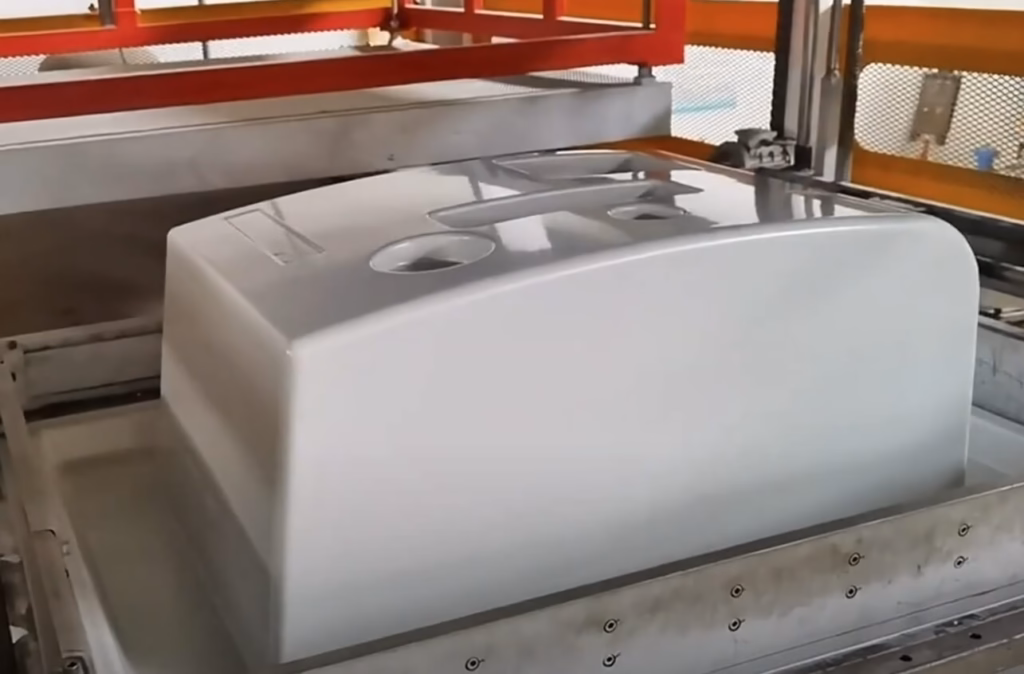

De nombreux concepteurs de produits pensent qu’une pompe à vide aspire activement une feuille de plastique fondue vers les coins d’un moule. C’est mécaniquement faux. La pompe à vide n’a qu’une seule fonction : elle évacue l’air emprisonné entre la feuille thermoplastique chauffée et la surface du moule. Cela crée une cavité à basse pression. Une fois cette zone de basse pression établie, c’est l’atmosphère ambiante qui effectue le véritable travail. La pression atmosphérique de 14,7 livres par pouce carré (psi), qui s’exerce sur la face exposée de la feuille, écrase le plastique souple pour lui donner la forme géométrique du moule.

Faites le calcul. Si vous moulez une grande pièce en plastique, par exemple le toit d’un véhicule utilitaire mesurant 5 pieds sur 8 pieds, vous obtenez une surface de 5 760 pouces carrés. Sous vide total, l’atmosphère exerce une force de plus de 84 000 livres sur cette feuille. Cette pression massive et uniforme force les chaînes de polymère chaudes à épouser les microtextures usinées dans notre outillage en aluminium. Mais cette force n’est efficace que si le matériau se trouve exactement à sa température de formage. Si la feuille est trop froide, la pression de 14,7 psi ne permettra pas de reproduire les détails fins. Si elle est trop chaude, le plastique se déchirera, s’affaissera excessivement ou subira une dégradation thermique.

C’est pourquoi la fabrication sur mesure de pièces en plastique à grand volume nécessite d’énormes réservoirs à vide de qualité industrielle et des vannes à haut débit. Nous ne procédons pas à une évacuation lente de l’air. Nous libérons le vide instantanément. Cette évacuation rapide garantit que la pression atmosphérique plaque le plastique contre le moule avant que le matériau n’ait le temps de se refroidir au contact du métal froid. La rapidité est essentielle lorsqu’il s’agit de polymères de faible épaisseur ou hautement conducteurs.

Comment maîtriser les phénomènes thermodynamiques lors du chauffage de tôles de forte épaisseur ?

Les thermoplastiques sont de mauvais conducteurs thermiques. Cette réalité physique fait du chauffage d'une feuille épaisse d'ABS, de polycarbonate ou de PEHD un exercice d'équilibre délicat. Si vous appliquez une chaleur intense sur un seul côté d'une feuille de plastique de 0,250 pouce d'épaisseur, vous brûlerez la surface bien avant que le cœur de la feuille n'atteigne sa température de transition vitreuse. Pour éviter cela, Top Thermoforming utilise des réchauffeurs infrarouges céramiques multizones, contrôlés par des automates programmables (PLC) et des pyromètres sans contact.

Nous chauffons la feuille simultanément par le haut et par le bas. Cette méthode de chauffage « en sandwich » garantit un gradient de température uniforme sur toute la section transversale du matériau. Les différents polymères présentent des plages thermiques étroites. Par exemple, l’ABS haute résistance aux chocs nécessite une température de moulage comprise entre 320 °F et 380 °F. Si vous descendez en dessous de cette plage, vous introduisez des contraintes de moulage qui provoqueront la fissuration de la pièce lors de son utilisation. Si vous la dépassez, le matériau commence à se dégrader chimiquement, ce qui entraîne des défauts esthétiques tels que des cloques ou des piqûres. Nous surveillons les propriétés thermiques et le comportement à l'écoulement à l'état fondu de nos matériaux afin de nous conformer aux normes reconnues Normes ASTM International relatives à la caractérisation des matières plastiques, garantissant ainsi l'intégrité structurelle à chaque cycle de production.

Au cours du cycle de chauffage, la feuille s'affaisse sous son propre poids. Ce phénomène, appelé “ affaissement de la feuille ”, est une conséquence naturelle de l'action de la gravité sur un fluide viscoélastique. Nos machines utilisent des capteurs photoélectriques pour surveiller cet affaissement. Si la feuille s'affaisse trop, la machine injecte un petit coussin d'air sous celle-ci — un processus appelé « soufflage de bulles » — afin de soutenir le matériau et d'empêcher qu'il n'entre en contact avec les éléments chauffants inférieurs du four. C'est ce niveau de contrôle qui distingue un fabricant professionnel de thermoformage d'un atelier de prototypage à bas coût.

Pourquoi la conception des moules est-elle le véritable secret de la fabrication de grandes pièces en plastique ?

Il est impossible de fabriquer une pièce en plastique de haute précision à l'aide d'un moule bon marché. Si les moules en bois, en MDF et en époxy conviennent pour les prototypes de validation de concept, ils sont toutefois inutilisables pour la production. En effet, ils agissent comme des isolants thermiques : ils retiennent la chaleur, ce qui signifie que le moule devient de plus en plus chaud à chaque cycle. Cette accumulation de chaleur ralentit vos temps de cycle et entraîne d'importantes variations dimensionnelles d'une pièce à l'autre.

Pour la fabrication sur mesure de pièces en plastique destinées à la production, nous concevons et usinons par CNC des moules en aluminium à température contrôlée. L’aluminium présente une excellente conductivité thermique. Nous perçons des canaux d’eau directement à travers le corps du moule en aluminium et les raccordons à une unité de contrôle de température (TCU). Cette TCU pompe de l’eau à une température constante et calculée à travers le moule. En maintenant le moule à une température précise — généralement comprise entre 120 °F et 180 °F selon la résine —, nous refroidissons le plastique à une vitesse contrôlée. Cela élimine le gauchissement, réduit les contraintes internes et garantit des temps de cycle hautement prévisibles.

Angles de dépouille : la réalité mécanique du démoulage des pièces

Les plastiques rétrécissent en refroidissant. Les matériaux amorphes comme l'ABS rétrécissent à un taux d'environ 0,005 pouce par pouce, tandis que les matériaux semi-cristallins comme le PEHD peuvent rétrécir jusqu'à 0,020 pouce par pouce. Si vous réalisez une cavité femelle (où le plastique est aspiré dans une poche), le matériau se rétractera en s'éloignant des parois du moule, ce qui facilitera l'éjection. En revanche, si vous réalisez un moule mâle (où le plastique se rétracte sur un bloc en relief), le plastique en refroidissement s'agrippera à l'aluminium comme dans un étau.

Sans angles de dépouille adéquats, il est impossible de démouler la pièce sans l'endommager. Nous exigeons un angle de dépouille minimum de 2 à 3 degrés sur les moules mâles, et idéalement davantage pour les surfaces texturées. Si votre pièce ne présente aucun angle de dépouille, nous refuserons de la fabriquer tant que le fichier CAO n’aura pas été modifié. Ce n’est pas parce que nous souhaitons modifier votre conception, mais parce que les lois de la contraction thermique sont immuables.

Comment les défonceuses CNC à 5 axes parviennent-elles à respecter des tolérances répétables de ±0,030 pouce ?

Une pièce moulée sous vide à la sortie du moule est une coque brute et non finie, entourée d'une bordure de matière excédentaire. Elle est fonctionnellement inutilisable tant qu'elle n'a pas subi d'usinage de finition après moulage. Chez Top Thermoforming, nous n'autorisons pas les opérateurs à découper des pièces de forte épaisseur à l'aide de défonceuses manuelles ou de scies à ruban. La découpe manuelle donne des bords irréguliers et imprécis et rend impossible le respect de tolérances serrées.

Nous transférons ensuite la coque en plastique refroidie vers nos centres d’usinage CNC robotisés à 5 axes et à grande vitesse. Ces machines utilisent des dispositifs de serrage rigides à vide pour maintenir la pièce moulée solidement en place. La capacité 5 axes permet à la broche de découpe de se déplacer avec fluidité autour de géométries 3D complexes, tout en conservant à tout moment un angle perpendiculaire à la surface de la pièce. C'est ainsi que nous découpons les trous de fixation, les fentes d'aération et les profils périphériques avec une tolérance reproductible de ±0,030 pouce.

Pour garantir cette précision, nous devons concevoir les gabarits de découpe avec le même soin que les moules de formage. Le gabarit doit épouser parfaitement la face B de la pièce en plastique, afin d’empêcher toute vibration ou déformation pendant que la fraise en carbure à grande vitesse découpe le matériau. Si la pièce vibre pendant l'usinage, on obtient des bords rugueux et festonnés, ainsi que des alésages hors tolérance. Notre équipe d'ingénieurs conçoit ces gabarits en interne à partir des mêmes données CAO 3D que celles utilisées pour découper les moules, garantissant ainsi un alignement parfait entre la forme moulée et les caractéristiques usinées.

Quelles sont les réalités économiques du thermoformage par le vide par rapport au moulage par injection ?

Lorsque vous devez fabriquer de grandes pièces en plastique, vous avez généralement le choix entre le thermoformage sous vide et le moulage par injection. Le choix dépend de la taille de la pièce, du volume annuel de production et du budget initial consacré à l'outillage. Le moulage par injection nécessite deux demi-moules en acier appariés, conçus pour résister à une force de serrage de plusieurs dizaines de milliers de livres. Cela signifie qu’un seul moule d’injection pour une pièce de grande taille peut facilement coûter entre $150 000 et $500 000 et prendre 16 semaines à fabriquer.

À l’inverse, le formage sous vide est un procédé unilatéral à basse pression. Comme nous n’utilisons qu’une pression atmosphérique de 14,7 psi, nos moules n’ont pas besoin d’être de massifs blocs d’acier. Nous pouvons les couler ou les usiner à partir d’aluminium pour un coût bien moindre — généralement compris entre $15 000 et $50 000. Les délais de fabrication des outillages sont également réduits de moitié, ne prenant souvent qu’une à deux semaines. Cela accélère considérablement votre mise sur le marché.

Alors que le prix unitaire d’une pièce moulée par injection est inférieur en raison de temps de cycle plus courts, le seuil de rentabilité du formage sous vide s’étend souvent à plusieurs milliers de pièces par an. Pour les séries de faible à moyen volume — allant de 250 à 5 000 pièces par an —, le formage sous vide est presque toujours le choix le plus économique. Cela vaut tout particulièrement pour les composants de grande taille, tels que les caissons de chariots médicaux, les cabines d’engins lourds et les boîtiers industriels, pour lesquels le coût d’outillage du moulage par injection n’est pas justifiable d’un point de vue financier.

Foire aux questions

Q1 : Quel est le “ taux d'emboutissage ” maximal dans le procédé de formage sous vide ?

Nous recommandons vivement aux concepteurs de ne pas dépasser un rapport d’emboutissage de 3:1 (profondeur/largeur) sans recourir à des dispositifs d’aide à l’emboutissage mécaniques. Dépasser cette limite entraîne naturellement un amincissement important des parois et la formation de coins en forme de nervures. Si vous concevez une poche profonde et étroite, la feuille de plastique s’étirera excessivement, ce qui vous laissera avec des parois fines comme du papier au fond de la cavité. L’utilisation d’un « plug assist » — un piston mécanique qui pousse le plastique dans le moule avant l’application du vide — permet de répartir la matière de manière plus homogène, mais la règle du 3:1 reste notre limite de référence pour garantir l’intégrité structurelle.

Q2 : Le thermoformage laisse-t-il des traces de moule sur la pièce finale en plastique ?

Uniquement du côté de l'outil (côté A). Le côté B, exposé à l'atmosphère, reste parfaitement lisse ou conserve la finition texturée d'origine de la tôle extrudée. Nous polissons minutieusement nos moules en aluminium afin d’éviter toute marque de transfert mécanique. Cependant, toute imperfection à la surface du moule — telle qu’une ligne d’usinage, un orifice d’aération ou un grain de poussière — se répercutera directement sur la face de contact du plastique. C’est pourquoi nous accordons une attention méticuleuse à la finition et à la propreté des moules dans notre atelier de production.

Q3 : Le formage sous vide permet-il de traiter les contre-dépouilles sur des géométries complexes ?

Oui, mais cela nécessite un outillage articulé. Nous intégrons des actions latérales pneumatiques ou des noyaux en aluminium repliables dans le moule. Cela augmente le coût de l'outillage, mais reste néanmoins bien inférieur au prix d'un système à glissière pour moule d'injection. Une fois le cycle de moulage terminé et le plastique refroidi, ces inserts pneumatiques se rétractent vers l'intérieur, permettant à la pièce de franchir la contre-dépouille et de se dégager du moule sans se déchirer ni se déformer.

Q4 : Quels matériaux recommandez-vous pour les boîtiers destinés aux secteurs médical et aérospatial ?

Nous transformons des thermoplastiques hautement résistants de qualité industrielle. Afin de respecter les normes européennes et américaines, nous utilisons exclusivement des matériaux ignifugés conformes à la norme UL94 V-0, tels que le Kydex, le polycarbonate hautement résistant aux chocs et des mélanges d’ABS spécialisés. Ces matériaux offrent une résistance exceptionnelle aux chocs et aux produits chimiques, notamment aux désinfectants agressifs, et répondent aux normes strictes en matière d'inflammabilité et d'émission de fumée requises pour les transports en commun, les intérieurs d'avions et les environnements médicaux cliniques.

Q5 : Comment éviter que la feuille de plastique ne refroidisse trop vite sur le moule ?

Nous n’utilisons pas d’outils en bois bon marché. Nous usinons par CNC des moules en aluminium dotés de circuits internes de refroidissement à l’eau et d’unités de contrôle de température (TCU) afin de maintenir des températures précises dans les moules, garantissant ainsi une prise parfaite du plastique sans déformation. En maintenant le moule à une température optimale, nous évitons le choc thermique qui se produit lorsque le plastique chaud entre en contact avec une surface froide. Cela permet aux chaînes polymères de s'adapter uniformément à la forme du moule, ce qui évite l'apparition de contraintes de moulage.

Q6 : Quelle est la pression de vide réellement appliquée pendant le formage ?

Les pompes à vide industrielles créent un vide quasi parfait à l'intérieur de la cavité du moule. Cela permet à l'atmosphère d'assurer le travail le plus lourd, en exerçant une pression d'environ 14,7 livres par pouce carré sur la feuille chauffée. Cette pression est extrêmement constante et uniforme, ce qui garantit que même les pièces volumineuses et complexes bénéficient d'une force de formage égale sur chaque pouce carré de leur géométrie.

Q7 : Pourquoi faire appel à Top Thermoforming plutôt qu'à un atelier de prototypage local ?

Évolutivité et précision. Les ateliers locaux rencontrent des difficultés pour garantir la répétabilité des pièces de forte épaisseur. Nous gérons l’ensemble du cycle de vie — de la fabrication en interne des outillages en aluminium à l’usinage CNC 5 axes — afin de garantir que vos pièces respectent les normes réglementaires américaines et CE les plus strictes, à une échelle commerciale. Nous ne nous contentons pas d’estimer les paramètres de processus ; nous exploitons un atelier de production hautement calibré et piloté par les données, conçu pour la fabrication en volumes moyens à élevés.

Ne vous posez plus de questions sur les angles de dépouille, le choix des matériaux et les rapports d'étirage. Si vous souhaitez éviter des itérations de conception coûteuses et des retards de production, vous devez concevoir vos pièces en tenant compte des principes physiques du processus dès le premier jour. Envoyez vos fichiers CAO 3D à Topthermoformage dès aujourd'hui, et notre équipe d'ingénieurs analysera votre géométrie afin d'optimiser vos pièces pour le procédé de thermoformage industriel.
